Treppen im Hotel Zollenspieker
2012
Im Hotel Zollenspieker wurde das klassische Design der Treppen passend mit dem standesgemässen Architekturstil des Gebäudes vereint.
Klassisches Treppen-Design

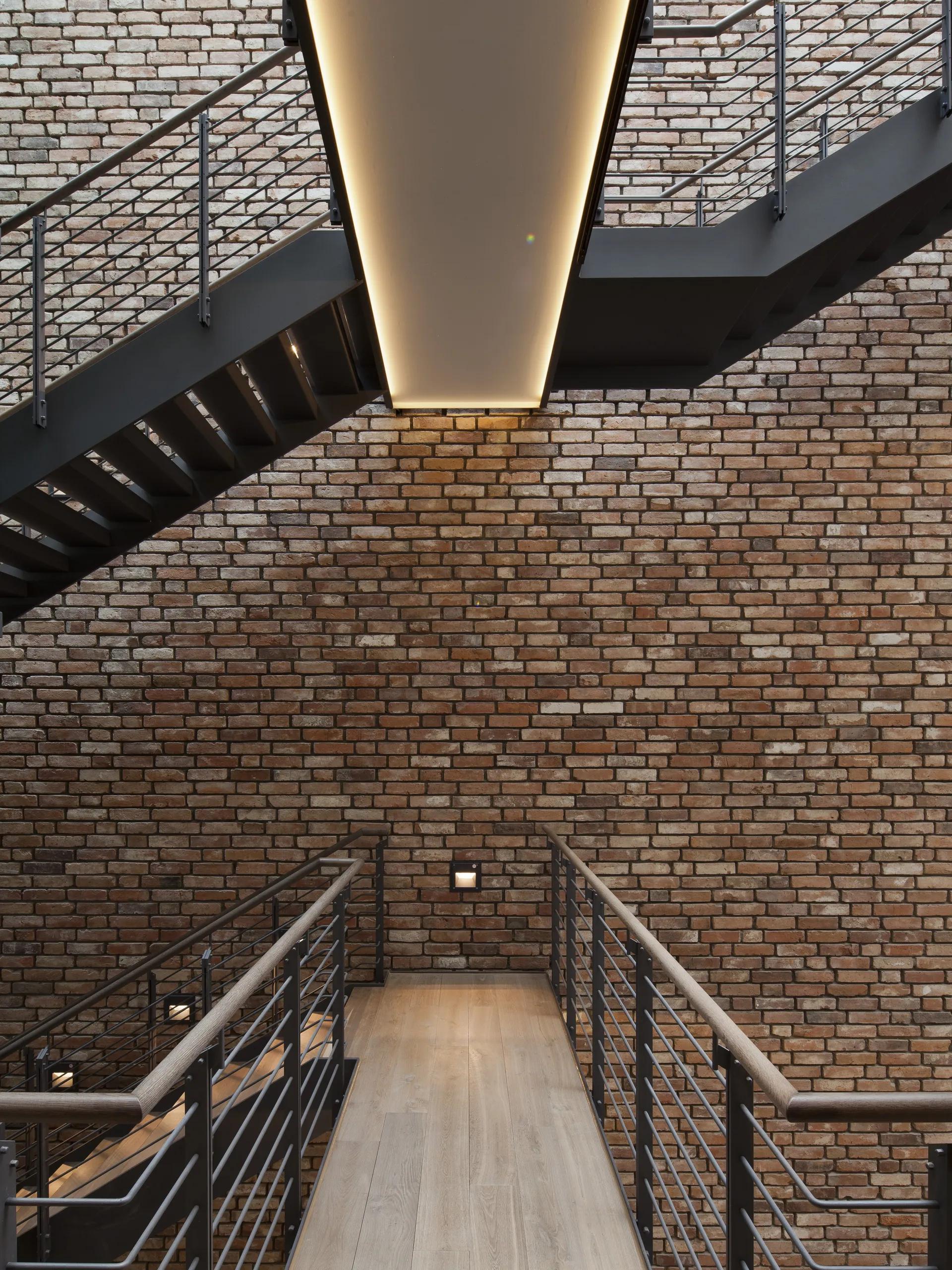

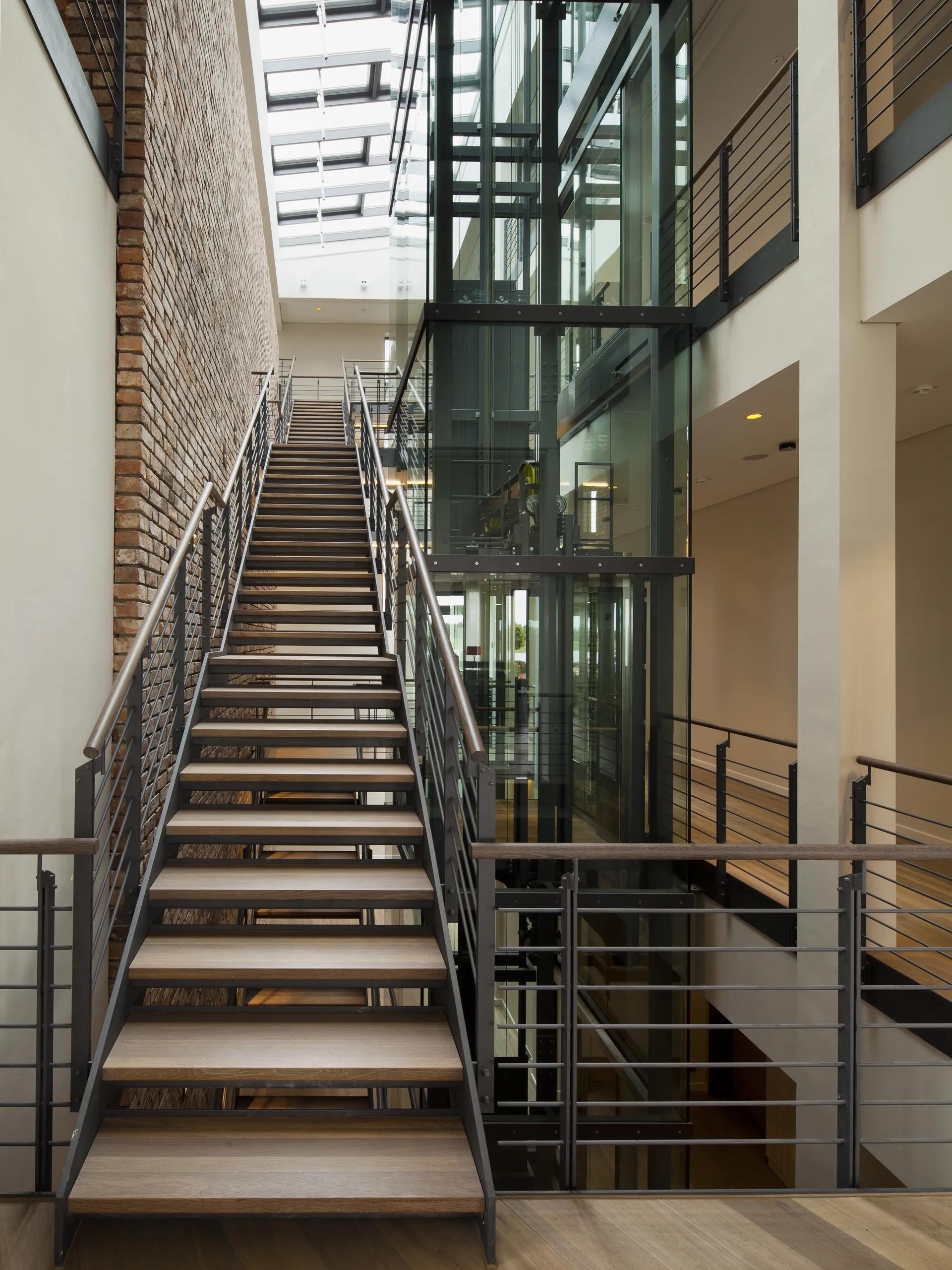

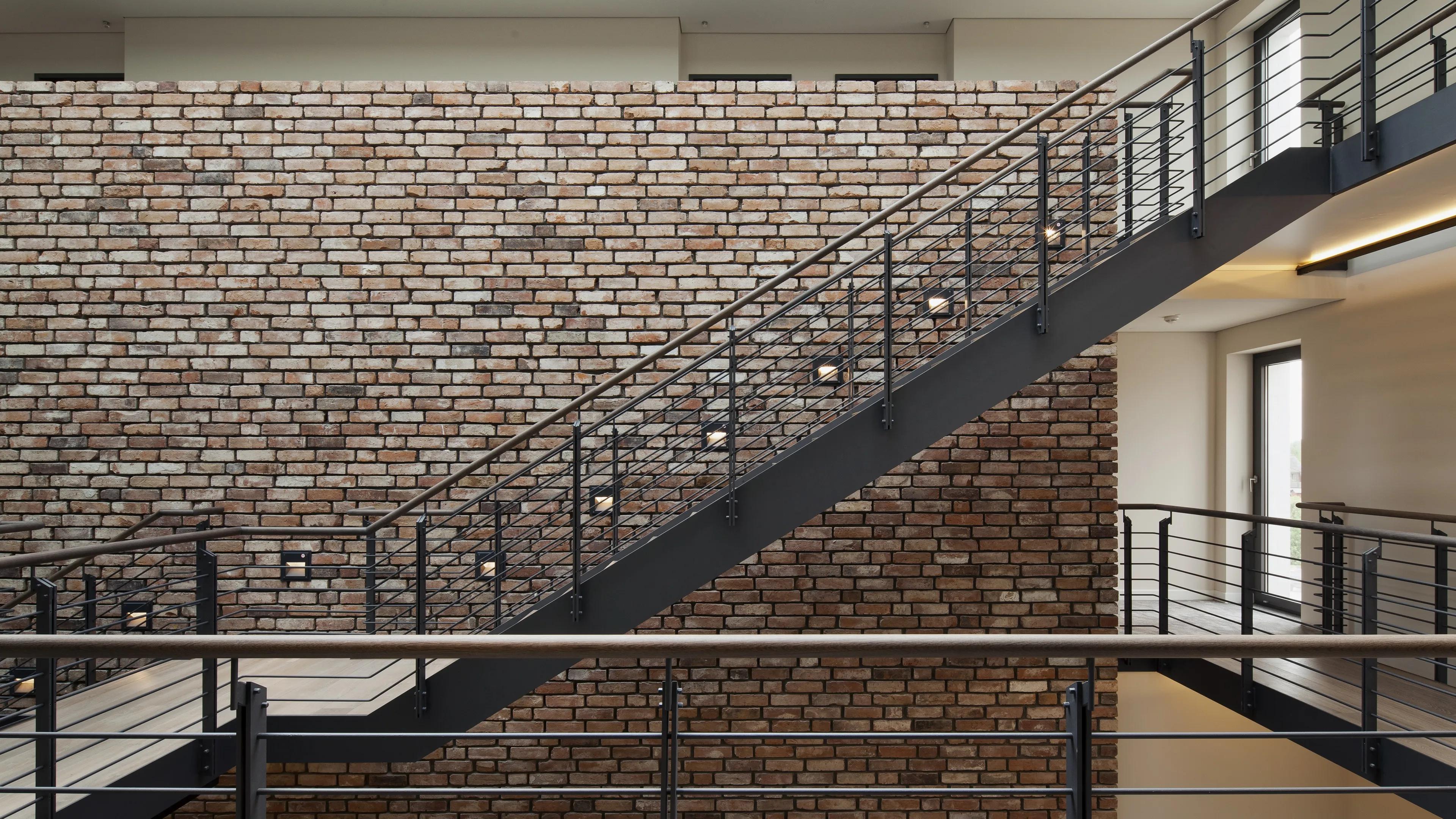

Im Hotel Zollenspieker in Hamburg wurde das klassische Design der Treppen passend mit dem standesgemässen Architekturstil des Gebäudes vereint. Über 3 Stockwerke sind die Treppen durch Stege mit integrierter Beleuchtung miteinander verbunden. Auch beim Geländer der Treppen setzt sich das klassische Design fort – mit pulverbeschichteten Doppel-Flachstahlpfosten und einer Geländerfüllung aus querverlaufenden Geländergurten.
Treppen mit Kastenstufen Typ MAT5000
- Ausführung nach DIN 18065
- Treppengrundriss: 5-läufig, geradläufig
- Laufbreite bis 1250 mm, 67 Steigungen, 62 Stufen, 3 Austrittsstufen
- 1 Antrittspodest mit einer Fläche von 3,5 x Stufenauftritt
- 2 Zwischenpodeste mit einer Fläche von 3 x Stufenauftritt
Insights
Projektdetails
- Wangenstärke: 15 – 25 mm
- Wangenhöhe: 350 – 450 mm
- mit Stahl-Bodenplatten auf Rohfussboden und an den Stahlstegen befestigt
- Kastenstufen Typ TS400 für Wangentreppen
- aus Stahlblech, vorder- und rückseitig nach oben gekantet
- oberseitig eingeschweisstes Deckblech
- integrierte Trittschalldämmung
- keine sichtbaren Schweissnähte im Übergang zwischen Trittstufen und Treppenwangen
- geeignet für aufgelegten Stein- oder Holzbelag, bei Rücksprung des Deckblechs von der Oberkante auch für eingelegte Beläge wie Teppich, Fliesen oder Linoleum
- mit Aussenwangen analog in der Ausführung zu den Treppenwangen
- Kastenkonstruktion aus Stahlblech mit integrierter Trittschalldämmung
- mit innenliegenden Stahlbauprofilen zur Aussteifung der Wangen (aufgrund der erheblich einzuleitenden Kräfte aus den Treppenläufen erforderlich)
- angesetzte Winkelprofile und Leerrohre mit Zugdrähten für Kabelführung für die bauseitige indirekte Beleuchtung
Bei der beschriebenen Geländer-Konstruktion wird fast vollständig auf Schweißverbindungen verzichtet > für technisch und optisch hochwertige Qualitätsansprüche
- Geländerpfosten: Doppelflachstahlpfosten, exakt mittig zur Füllstabdurchdringung gefräst
- Pfostenhalter als Flachstahlkonsole, mit Gewindebolzen und Hutmuttern mit den Geländerpfosten verschraubt
- Handlaufhalter aus oberseitig geriffelten Rundstäben, zur kraftschlüssigen Verklebung mit dem Holzhandlaluf, sowie Flachstahlkonsole zur Verschraubung mit den Geländerpfosten
- Geländerfüllung aus 7 waagrecht bzw. parallel zum Treppengrundriss verlaufenden Rundstäben
- Füllungshalter stirnseitig geklemmt
Neben der fachgerechten Lieferung und Montage waren wir auch für die prüffähigen Statiken der Wangentreppen, der Stege und der Geländer verantwortlich.
Architekturbüro
Sellhorn Ingenieurgesellschaft mbH, Hamburg
